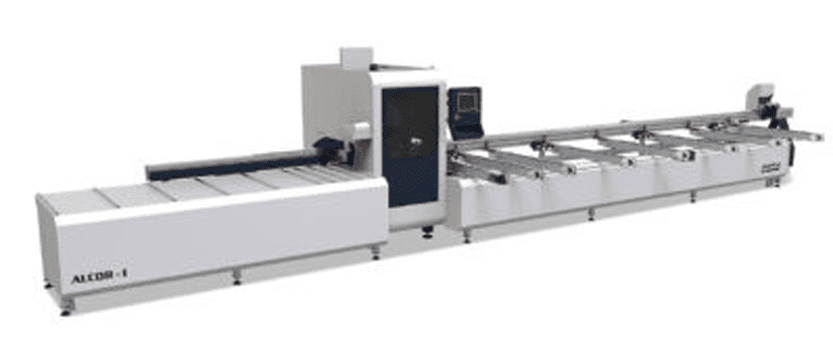

OZ MACHINE ALCOR – I – Centru de debitare profile din aluminiu și PVC, CNC

Debitare CNC cu pânză de 550 mm pe tot intervalul 30°–150°, pentru aluminiu, PVC și alte aliaje ușoare; alimentarea ia 10 bare de 700–7500 mm.

Descriere

ALCOR – I are trei axe CNC: deplasarea verticală a unității de tăiere (260 mm), rotația ei (120°) și robotul de alimentare, care trage bara cu 110 m/min. Profilele intră în lot, câte 10, cu lungimi de 700–7500 mm, iar piesa cea mai scurtă care se descarcă are 300 mm la 90° și 350 mm la 45°.

Comanda e un PC industrial cu ecran de 15″, cu programul de optimizare OZ Machine Softcut, inscripționarea codurilor de bare și transfer prin rețea, Ethernet și USB. Zona de tăiere e închisă, ungerea e automată, iar așchiile pleacă pe un conveior. Pachetul de automatizare FANUC și sistemul pneumatic FESTO sunt opționale.

Date tehnice ALCOR – I

Materiale prelucrate
aluminiu, PVC
Număr axe
3 axe CNC (TZ – deplasare verticală unitate de tăiere, TA – rotație unitate de tăiere, SR – robot de alimentare); 5 axe servo în total, conform fișei
Diametru pânză
550 mm
Putere motor
3 kW (4 CP) – motor pânză
Putere max. instalată
6,75 kW
Alimentare electrică
400 V, 3N PE AC, 50–60 Hz
Unghiuri de tăiere
30° … 150° (orice unghi; rotație cap 120°)
Lungime profil la încărcare
700 – 7500 mm
Lungime tăiere min.
300 mm (90°–90°) / 350 mm (45°–45°)
Capacitate alimentare
10 profile
Cursă Z
260 mm (axa TZ, deplasare verticală unitate de tăiere)
Viteză de deplasare
robot SR 110 m/min; TZ 32 m/min; rotație TA 120°/s
Cursă robot de prindere
GrY 20–130 mm; GrZ 20–135 mm
Dimensiuni (L × l × h)
12954 × 2975 × 2430 mm

Caracteristici generale

  • tăiere la orice unghi între 30° și 150°
  • pânză de 550 mm, 3 kW
  • axe CNC: deplasare verticală, rotație, robot de alimentare
  • alimentare pentru 10 profile
  • bare de 700–7500 mm
  • PC industrial cu ecran de 15″
  • program de optimizare OZ Machine Softcut
  • inscripționarea codurilor de bare
  • cabină de protecție
  • ungere automată
  • conveior pentru așchii

Echipare

Echipare standard 4

  • pânză de 550 mm
  • conveior automat pentru așchii
  • OZ Machine Softcut
  • imprimantă de coduri de bare

Echipare opțională 2

  • pachet de automatizare FANUC
  • sistem pneumatic FESTO

ALCOR – I în funcțiune

OZ MACHINE ALCOR – I – Centru de debitare profile din aluminiu și PVC, CNCVideo YouTube · pornește fără sunet
