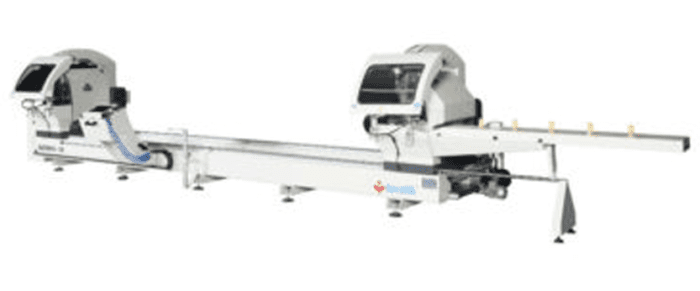

OZ MACHINE GEMINI VI – Mașină de debitat la două capete automată, servo pe 3 axe, Ø 600 mm
- Disc: Ø600 mm
- Axe: 3
- Capete: 2
Pentru profile late: două pânze de 600 mm, servo pe trei axe, profile de până la 396 mm înălțime și 210 mm lățime la bază. Poziționarea unghiului e automată, de la −22,5° la +45°.
- MarcăOZ MACHINE
- ModelGEMINI VI · GEMINI 6
- CategorieMașini de debitat
- TipMașini de debitat cu două capete
Descriere
GEMINI VI e făcută pentru profile mai late. Cu pânzele de 600 mm, la 90° taie 396 mm în înălțime și 210 mm lățime la bază, la 45° 281 mm, iar la 22,5° 152 mm. Capetele se poziționează prin servomotor la orice unghi între −22,5° și +45°.
Lungimile și axa X sunt ca la GEMINI V R: de la 480 mm (720 mm la 45°) la 5050 mm, cu 40 m/min pe axa X și bare de până la 8000 mm pe conveiorul încorporat. Profilul e strâns de cleme orizontale și verticale automate, iar înălțimea lui e măsurată de mașină. Pe lângă conveiorul cu role de pe capul mobil, există conveior și pe capul fix, iar imprimanta de coduri de bare e inclusă. Programarea se face pe un PC industrial cu ecran tactil: liste de tăiere, loturi și date aduse prin rețea, Ethernet sau USB.
Ca gabarit, GEMINI VI are 8717 × 1968 × 1631 mm. Puterea maximă e de 9,1 kW, la 400 V, iar consumul de aer de 95 l/min, la 6–8 bar. Opțional se adaugă aspiratorul automat de șpan și programul Softcut.
Date tehnice GEMINI VI
- Diametru pânză
- 600 mm (2 pânze cu plăcuțe din carbură)
- Putere motor
- 2 × 3 kW (4 CP); putere maximă instalată 9,1 kW
- Alimentare electrică
- 400 V, 50–60 Hz
- Unghiuri de tăiere
- -22,5° … +45° (poziționare automată cu servomotor)
- Număr axe
- 3 (servo-controlate)
- Capacitate tăiere 90°
- înălțime max. 396 mm; lățime 210 mm la bază
- Capacitate tăiere 45°
- înălțime max. 281 mm (la 22,5°: 152 mm)
- Lungime tăiere min.
- 480 mm (90°) / 720 mm (45°)
- Lungime tăiere max.
- 5050 mm
- Viteză poziționare axa X
- 40 m/min
- Presiune aer
- 6–8 bar
- Consum aer
- 95 l/min
- Dimensiuni (L × l × h)
- 8717 × 1968 × 1631 mm
Caracteristici generale
- debitare simultană la două capete, pentru profile late din aluminiu și PVC
- pânze care avansează din spate în față, cu tăiere hidropneumatică
- poziționare automată a unghiului între −22,5° și +45°, servo pe 3 axe
- PC industrial cu Windows, ecran tactil și acces de la distanță
- date aduse prin rețea, Ethernet sau USB
- tăiere automată din listă sau manuală, pe loturi
- viteza și cursa pânzei se reglează
- cleme orizontale și verticale automate
- măsurarea înălțimii profilului
- feliere în unghi
- tăiere de bare până la 8000 mm cu conveiorul încorporat
Echipare
Echipare standard 7
- două pânze de 600 mm cu plăcuțe din carbură
- conveior cu role pe capul mobil
- suporturi intermediare pentru profil (2 buc.)
- sistem de răcire și lubrifiere
- conveior pe capul fix
- reglaj digital al cursei pânzei
- imprimantă de coduri de bare
Echipare opțională 5
- suport intermediar suplimentar
- axa X mai lungă
- unitate automată de evacuare a șpanului
- aspirator pentru șpan
- program de optimizare a tăierii Softcut
