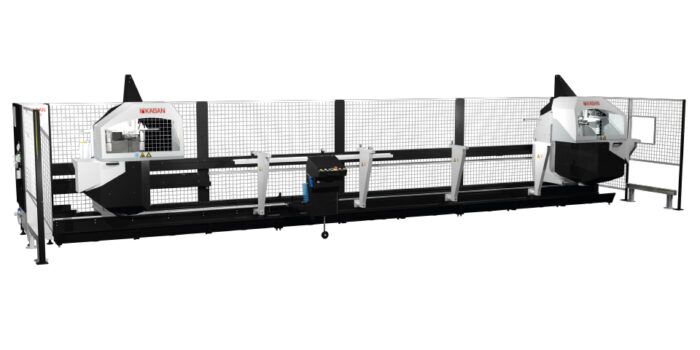

KABAN ZM 1060 – Mașină de debitat aluminiu cu două capete pivotante, Ø 650 mm

Disc: Ø650 mm
Capete: 2

Două pânze de 650 mm, pe capete care se înclină și pivotează, taie profilele de aluminiu în unghi dublu; unghiurile și viteza sunt poziționate de servomotoare, sub comandă PLC Mitsubishi.

Fișă tehnică (PDF)KABAN ZM 1060, în limba turcă

Descriere

ZM 1060 taie profilele de aluminiu în unghi compus: fiecare cap se rotește pe axa B, între 30° și 90°, și se înclină pe axa C, între 17° și 140°. Poziționarea unghiurilor și viteza de tăiere sunt comandate servo, iar capul mobil se deplasează pe axa X cu 22,8 m/min. Piesele au cel puțin 420 mm la 90°, 775 mm la 45° și 1115 mm la 17,5°; la 90°, lungimea maximă e de 7000 mm.

Profilul e strâns pneumatic pe fața din față și pe cea de sus, iar suporturile se poziționează singure. Mașina poate felia automat în unghi, pe un cap sau pe amândouă. Interfața KABAN, pe un ecran tactil de 15 inch, e bazată pe Windows, cu parametri ușor de reglat, și lucrează și cu programe ale altor producători.

Piesele turnate și sudate ale batiului sunt detensionate. Pânzele, fiecare cu motor de 2,2 kW, sunt răcite prin pulverizare. Capacul de protecție e automat, pornirea se face cu ambele mâini, iar în timpul poziționării zona e păzită de o barieră. Mașina are 9526 mm lungime, 2852 mm lățime și 2058 mm înălțime, cântărește 3630 kg și are o putere de 8,25 kW la 400 V; aerul, la 6–8 bar, se consumă cu 300 l/min.

Date tehnice ZM 1060

Număr capete: 2 (pivotante)
Diametru pânză: 650 mm (2 pânze)
Unghiuri de tăiere: axa B: 30°–90°; axa C: 17°–140°
Lungime tăiere min.: 420 mm (90°) / 775 mm (45°) / 1115 mm (17,5°)
Lungime tăiere max.: 7000 mm (90°)
Viteză poziționare axa X: 22,8 m/min
Ecran: tactil, 15 inch
Putere motor: 2,2 kW pe pânză; 8,25 kW total
Alimentare electrică: 400 V, 50/60 Hz
Aer comprimat: 6–8 bar, 300 l/min
Nivel de zgomot: 96 dB
Dimensiuni (L × l × h): 9526 × 2852 × 2058 mm
Greutate: 3630 kg

Caracteristici generale

debitarea profilelor din aluminiu în unghi dublu
două pânze de 650 mm
axa B (pivotare) între 30° și 90°, axa C (înclinare) între 17° și 140°
poziționare servo a unghiurilor și a vitezei de tăiere
prindere pneumatică pe fața din față și pe cea de sus
suporturi de profil care se poziționează automat
feliere automată în unghi, pe un cap sau pe ambele
ecran tactil de 15 inch
interfață KABAN pe Windows, compatibilă cu programe externe
PLC Mitsubishi
răcire prin pulverizarea lichidului de tăiere
piese turnate și sudate detensionate
capac de protecție automat, pornire cu ambele mâini, barieră în timpul poziționării
memento pentru întreținere și asistență de la distanță

Schița utilajului

Deschide schița la dimensiune mare
