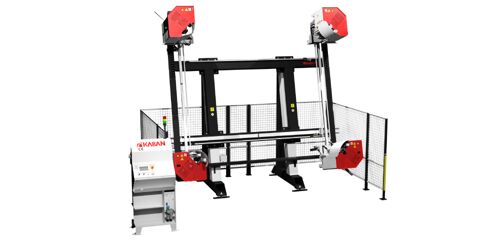

KABAN MV 1020 – Mașină verticală de sudat PVC cu patru capete
- Capete: 4
Sudează vertical, la 90°, cele patru colțuri ale ramelor PVC albe sau colorate. Comanda e un PLC Mitsubishi cu ecran tactil de 7", iar memoria ține 2000 de profile.
- MarcăKABAN
- ModelMV 1020
- CategorieMașini de sudat
- TipMașini de sudat cu patru capete
Descriere
La MV 1020, rama se sudează în poziție verticală, pe toate cele patru colțuri, la 90°. Piesele turnate și sudate ale structurii sunt detensionate, ca mașina să-și păstreze precizia la viteză mare de lucru. Profilele albe și cele colorate se sudează la fel.
Comanda e un PLC Mitsubishi cu ecran tactil de 7" și interfața Kaban. Temperatura se reglează PID, iar timpul de încălzire și cel de lipire se setează pentru fiecare tip de profil. Mașina lucrează cu cititor de coduri de bare, primește date pe card de memorie sau prin Ethernet și păstrează 2000 de profile. Teflonul culisează pe rezistență la schimbare, ungerea e automată, iar service-ul se poate face de la distanță.
Ramele intră de la 530 × 390 mm până la 2785 × 2510 mm, cu profil de până la 130 mm lățime și 330 mm înălțime. Mașina are 5394 × 3532 mm la bază, 4056 mm înălțime și 2050 kg net. Cere 400 V, 10,5 kW și aer la 6–8 bar, 80 l/min; zgomotul ajunge la 96 dB. Zona de lucru e închisă cu garduri de protecție și bariere de siguranță.
Date tehnice MV 1020
- Unghi de sudare
- 90°
- Lățime profil
- max. 130 mm
- Înălțime profil
- max. 330 mm
- Dimensiune cadru min.
- 530 × 390 mm
- Dimensiune cadru max.
- 2785 × 2510 mm
- Motoare axe
- X: 0,75 kW; Y: 2 × 0,75 kW
- Alimentare electrică
- 400 V
- Putere
- 10,5 kW
- Aer comprimat
- 6–8 bar, 80 l/min
- Nivel de zgomot
- 96 dB
- Dimensiuni (L × l × h)
- 5394 × 3532 × 4056 mm
- Greutate
- 2050 kg net (2525 kg brut)
Caracteristici generale
- sudarea verticală, la 90°, a celor patru colțuri ale ramei
- profile albe și colorate
- piese turnate și sudate detensionate, pentru precizie la viteză mare
- PLC Mitsubishi, ecran tactil de 7", interfață Kaban
- software pentru producție pe comandă
- temperatură reglată PID, după tipul profilului
- timp de încălzire și de lipire reglabil după profil
- lucru cu cititor de coduri de bare
- transfer de date pe card de memorie, conexiune Ethernet
- memorie pentru 2000 de profile
- schimbarea teflonului prin culisare pe rezistență
- sistem de control al presiunii
- matrițe de sudură ușor de schimbat
- cleme de sus și sistem de toleranță
- ungere automată
- service de la distanță
- garduri de protecție și bariere de siguranță
- memento pentru întreținerea periodică
Schița utilajului
